Flachdach Solar
Projektüberblick
| Objekt: | Lager- und Produktionshallen |
| Bauherr: | Flachdach Solar GmbH, Lauda-Königshofen |
| Statik: | Holz + Tragwerk GmbH, Esslingen |
| Baujahr: | 2024 |
Technische Daten
| Konstruktion: | Hallentragwerk R30, Satteldachbinder 5°, Giebelobergurte, Giebelstützen, Pendelstützen, komplette Pfettenlagen, Torriegel, Dach- und Wandverbände, Auswechslungslagen für RWA-Lichtkuppeln, Riegelwerk aus BSH und Schwellen aus KVH, Zwischendecke mit Unterzügen, BSH-Decke, Dreischichtplatten für Kastenrinne, Treppengeländer, Treppe |
| Maße: | Drei Bereiche A/B/C: A: 46,08 x 20,00 m; B: 19,84 x 25,00 m; C: 39,52 x 25,00 m. Gesamtfläche: 2405,60 m² |
| Leistungsumfang: | Komplette statische Berechnungen und Konstruktionszeichnungen, Herstellung und Lieferung des kompletten Hallentragwerkes sowie der Zwischendecke mit Montage |
Besonderheiten
Für dieses Hallenprojekt von der Flachdach Solar GmbH realisierte Schaffitzel Holzindustrie ein Hallentragwerk das Funktionalität, Wirtschaftlichkeit und konstruktive Präzision vereint.

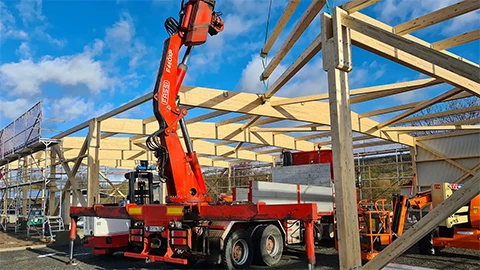

Leistungsumfang von Schaffitzel waren die kompletten statischen Berechnungen und Konstruktionszeichnungen sowie die Herstellung und Lieferung des kompletten Hallentragwerkes und der Zwischendecke samt Montage.

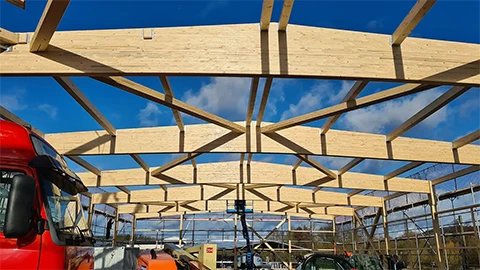

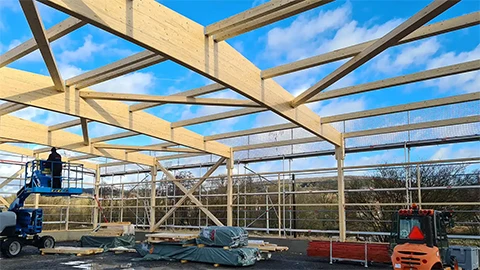

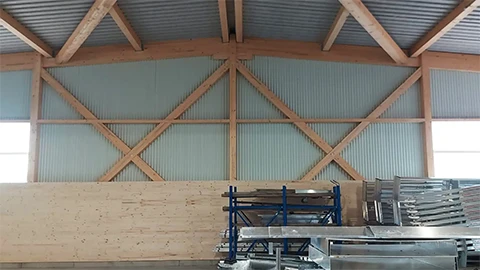

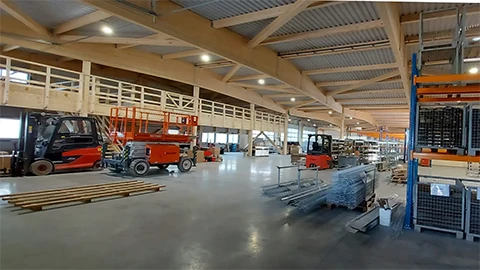

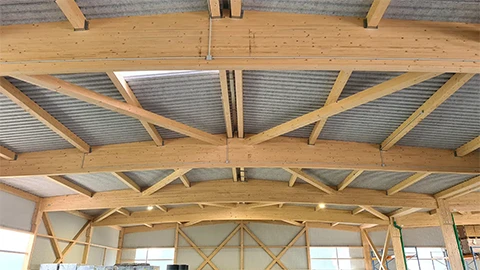

Die Tragkonstruktion basiert auf Satteldachbindern mit 5° Dachneigung. Giebelobergurte, Giebelstützen sowie Pendelstützen werden ergänzt durch die kompletten Pfettenlagen und Torriegel. Für die notwendige Aussteifung der Halle wurden Dach- und Wandverbände integriert. Zusätzlich wurde eine Zwischendecke mit Unterzügen sowie einer massiven Brettschichtholz-Decke eingezogen.

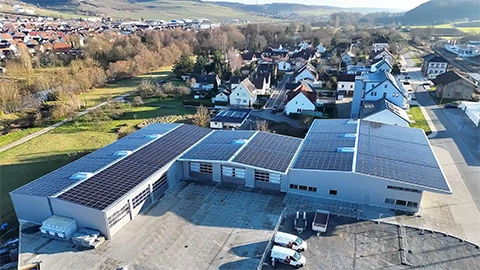

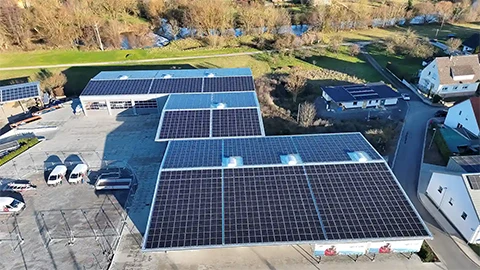

Die ineinander übergehenden Hallen gliedern sich in die drei Abschnitte A, B und C und umfassen zusammen eine Fläche von rund 2.400 m². Diese großzügige Dachfläche bietet ideale Voraussetzungen für Photovoltaik – ein Potenzial, das der Bauherr selbstverständlich konsequent und vollständig genutzt hat.
