Holzbau Glaß
Projektüberblick
| Objekt: | Abbundhalle |
| Bauherr: | Peter Glaß, Pfaffenhofen |
| Statik: | Isenmann Ingenieur GmbH, Haßlach |
| Baujahr: | 2023 |
Technische Daten
| Konstruktion: | Holztragwerk-Bausatz mit 6° Satteldachbindern und Holz-Kranbahnstützen |
| Maße: | 54,00 x (25+19=) 44 m |
| Leistungsumfang: | Tragwerksplanung Roh- und Holzbau, Konstruktions- und Werkstattzeichnungen, Herstellung und Lieferung des kompletten Hallentragwerkes zur Selbstmontage |
Besonderheiten

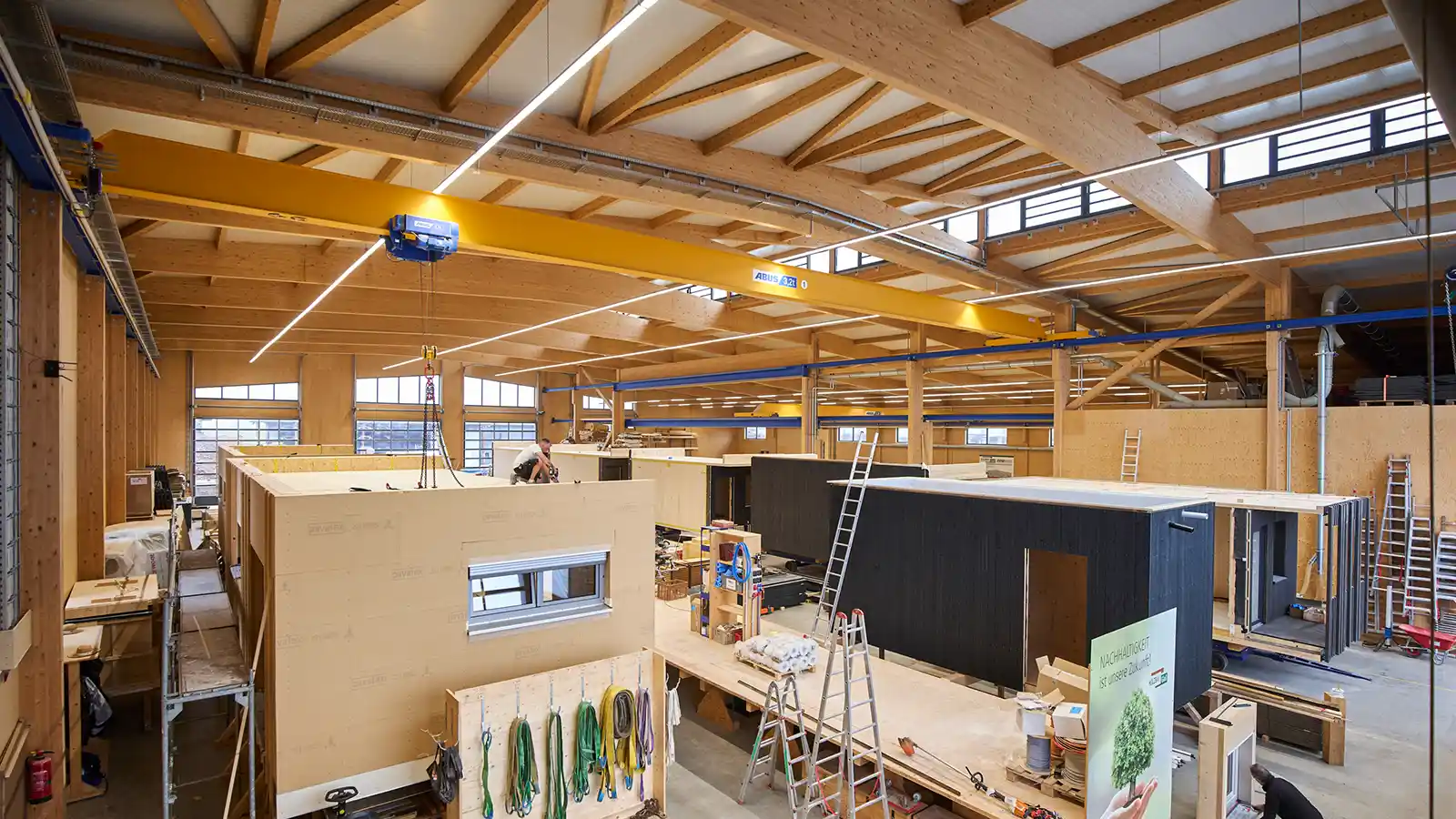

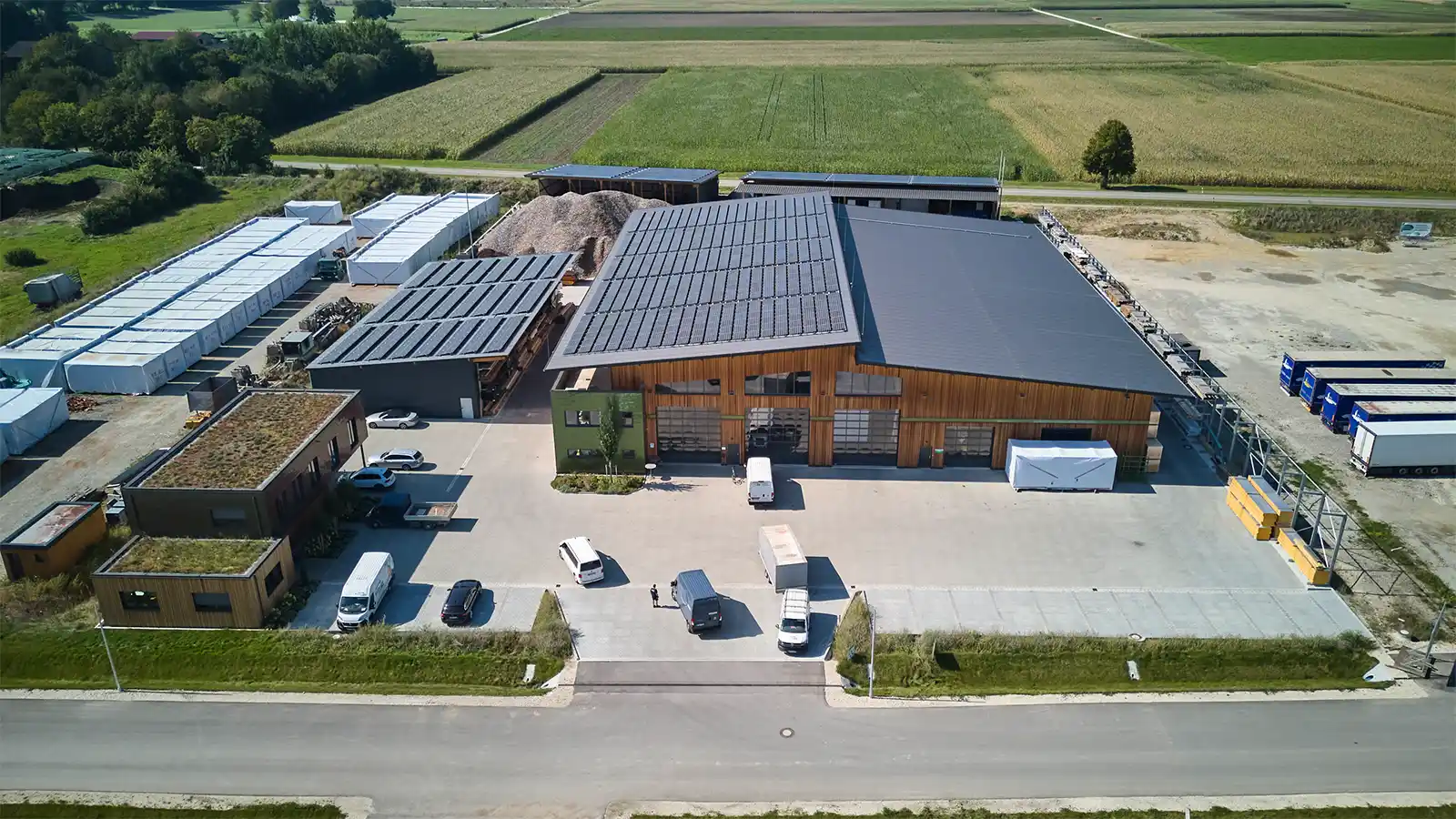

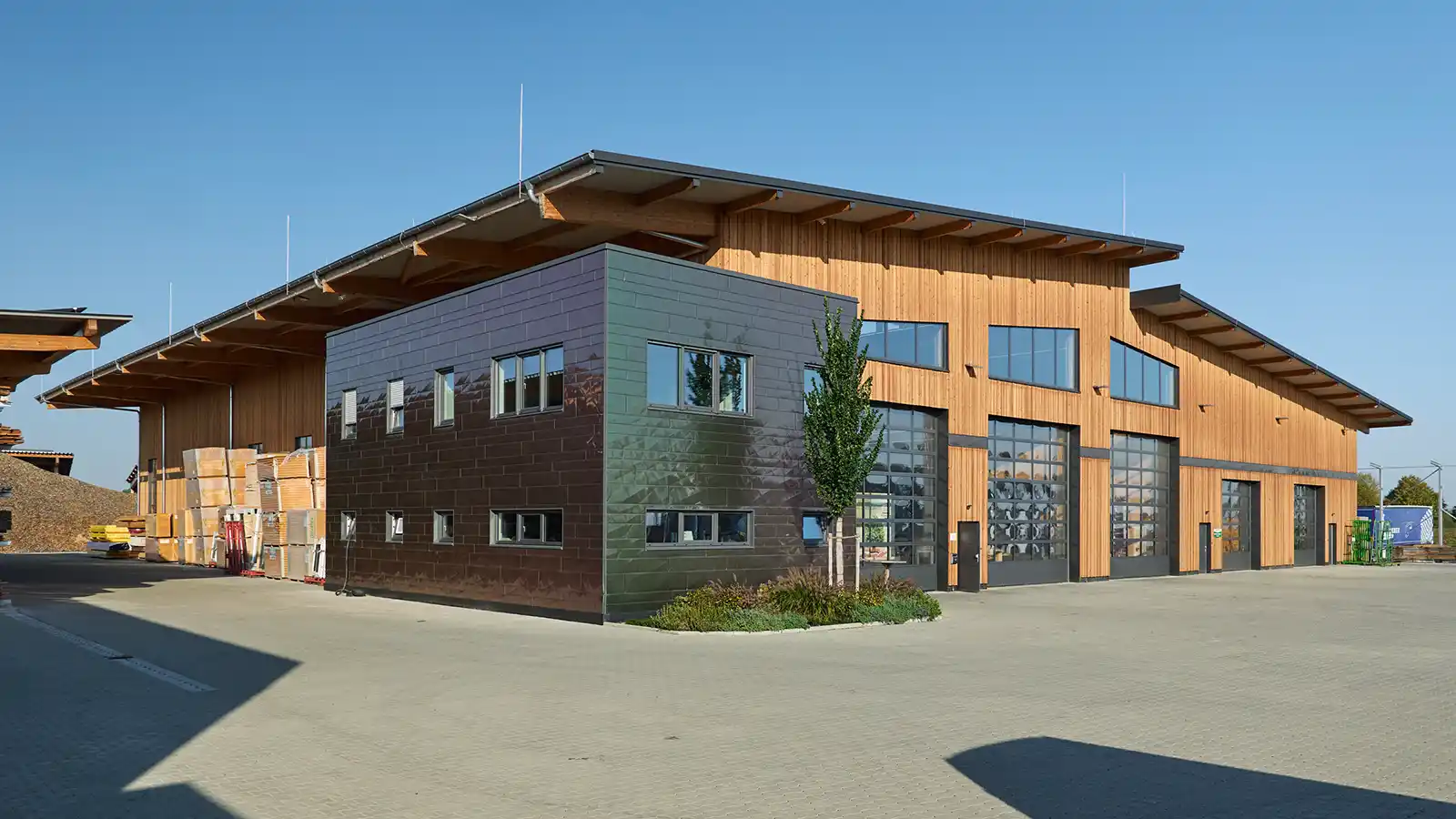

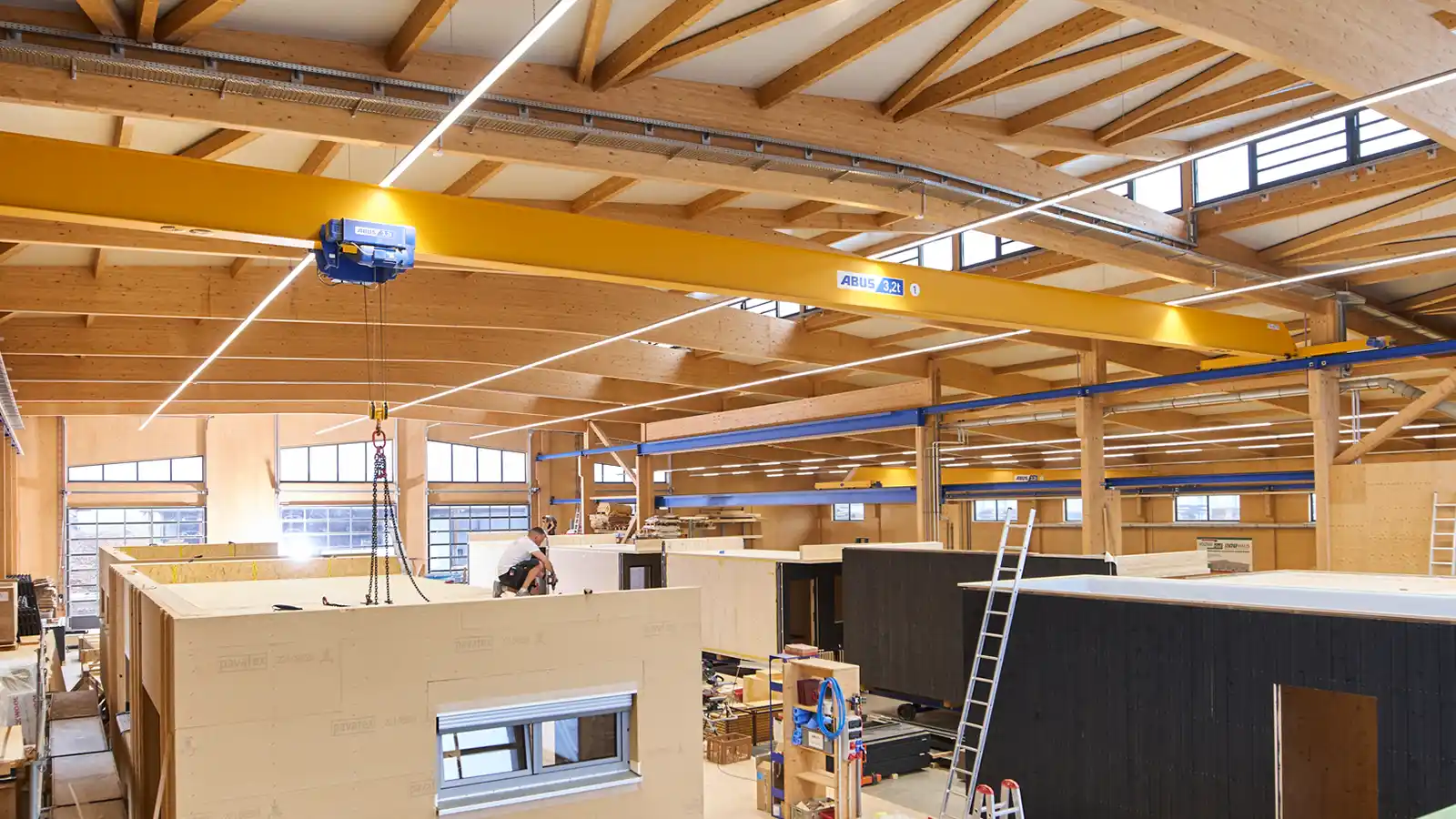

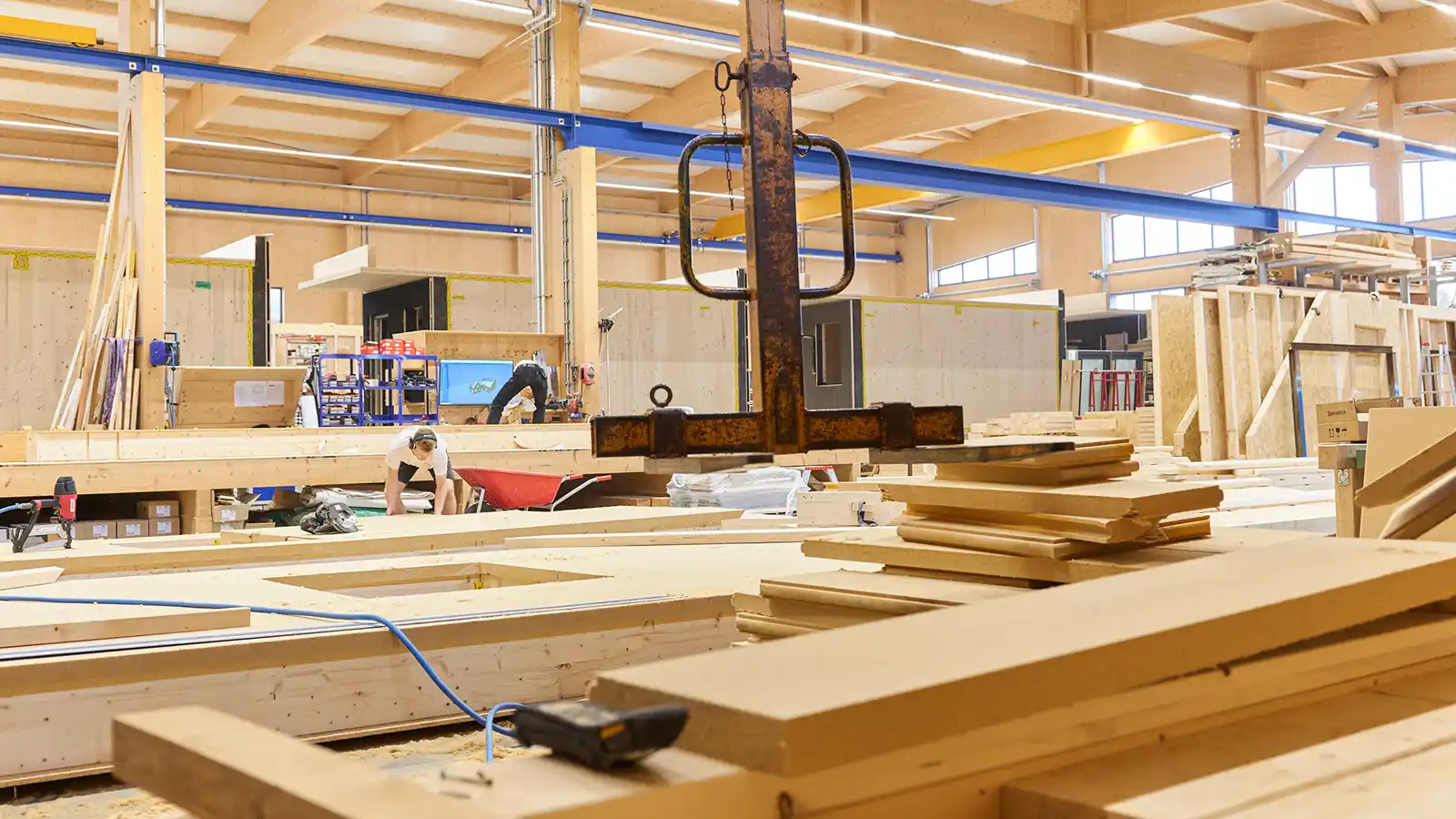

Die neue Produktionshalle von Holzbau Glaß setzt Maßstäbe: Mit 54 m Länge, 25 m Breite und einer Firsthöhe von 12 m bietet sie insgesamt 1.350 m² Nutzfläche. Damit zählt sie zu den größten Abbundhallen, deren Holztragwerk von Schaffitzel gefertigt wurde.

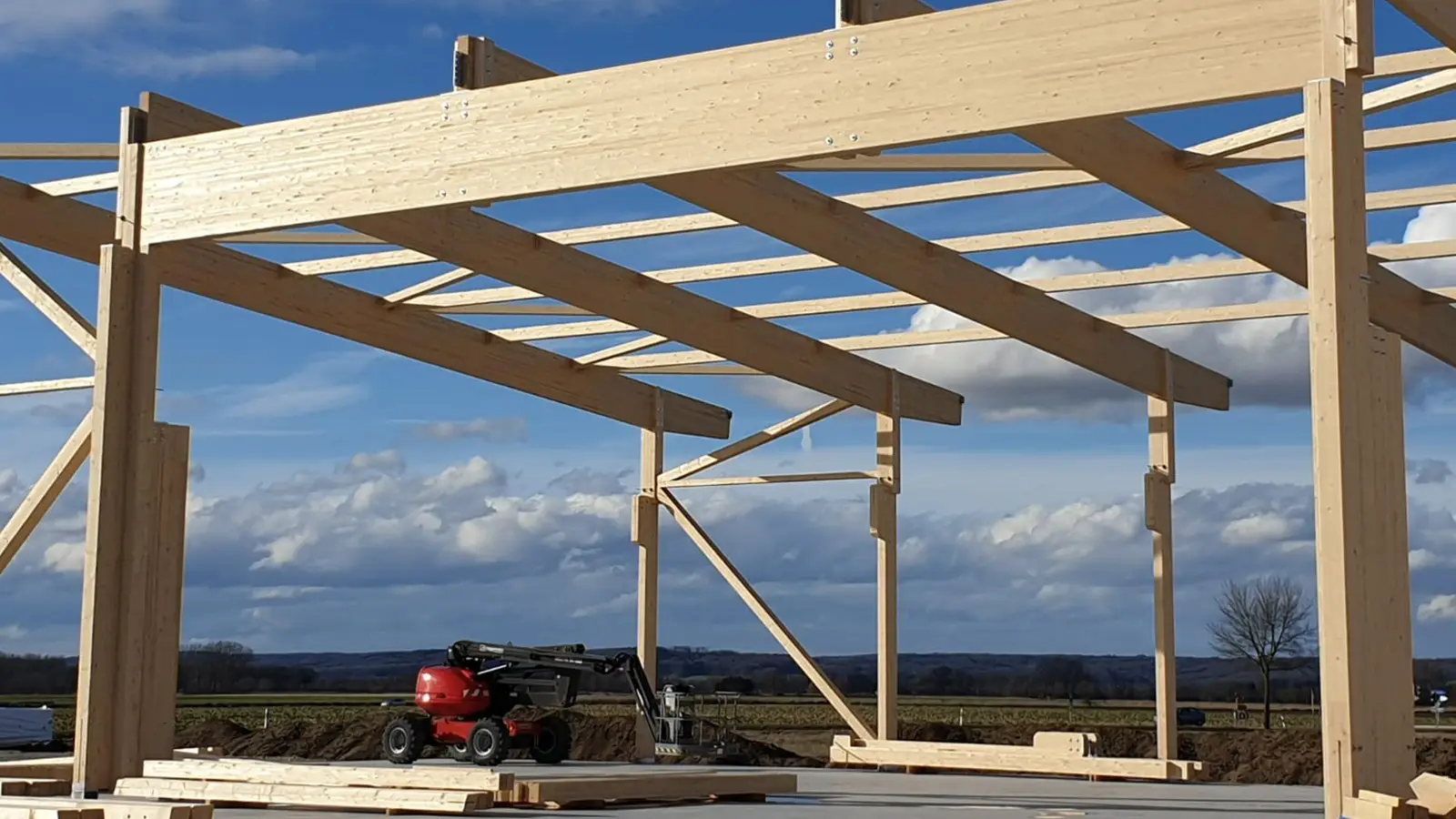

Das Holztragwerk wurde als Bausatz zur Selbstmontage geliefert und besteht aus:

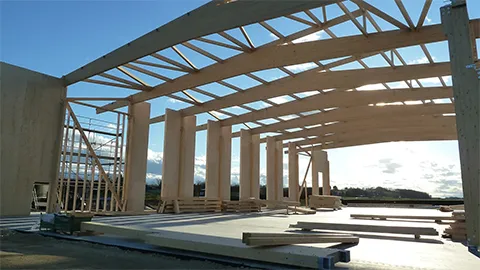

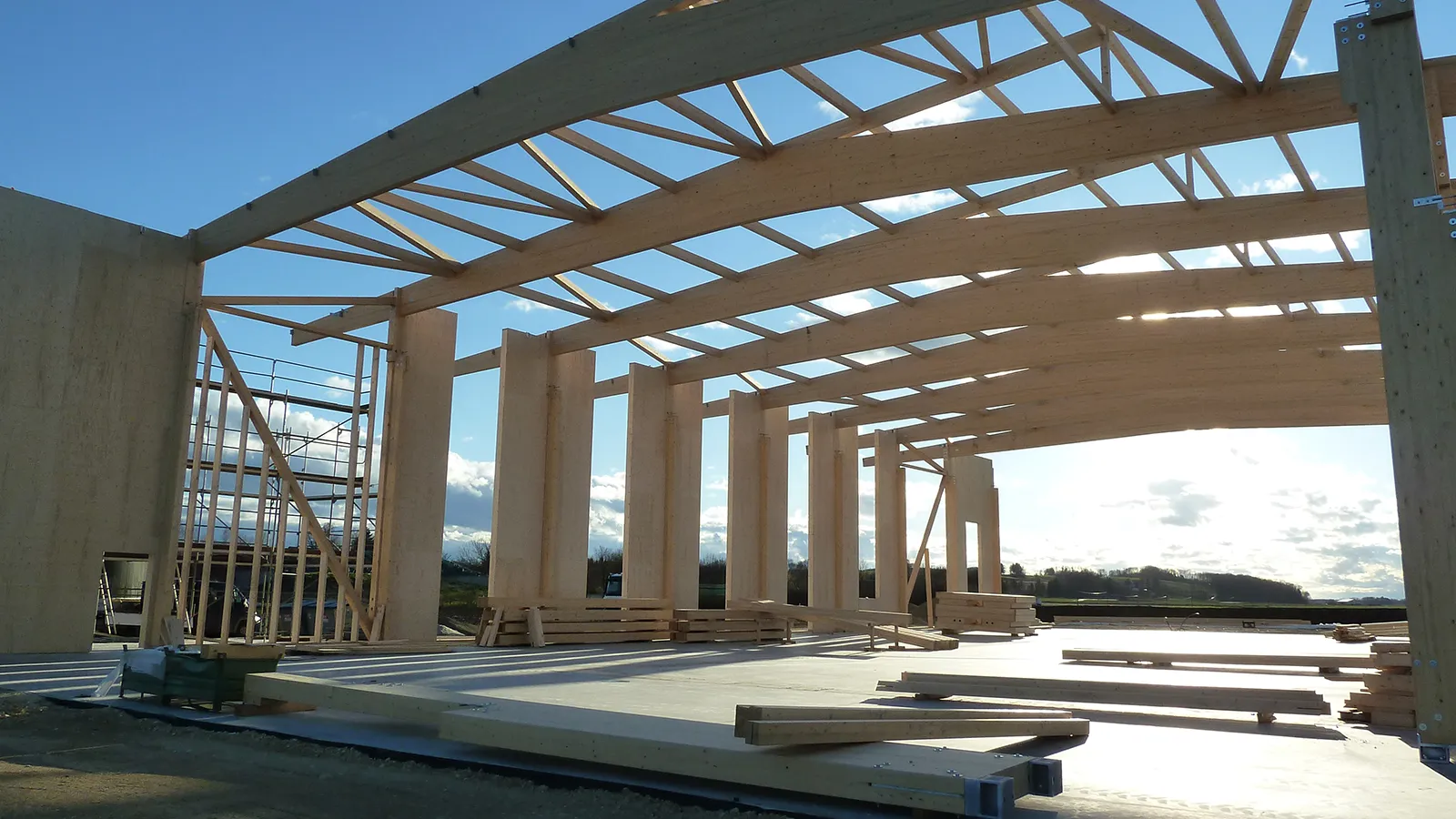

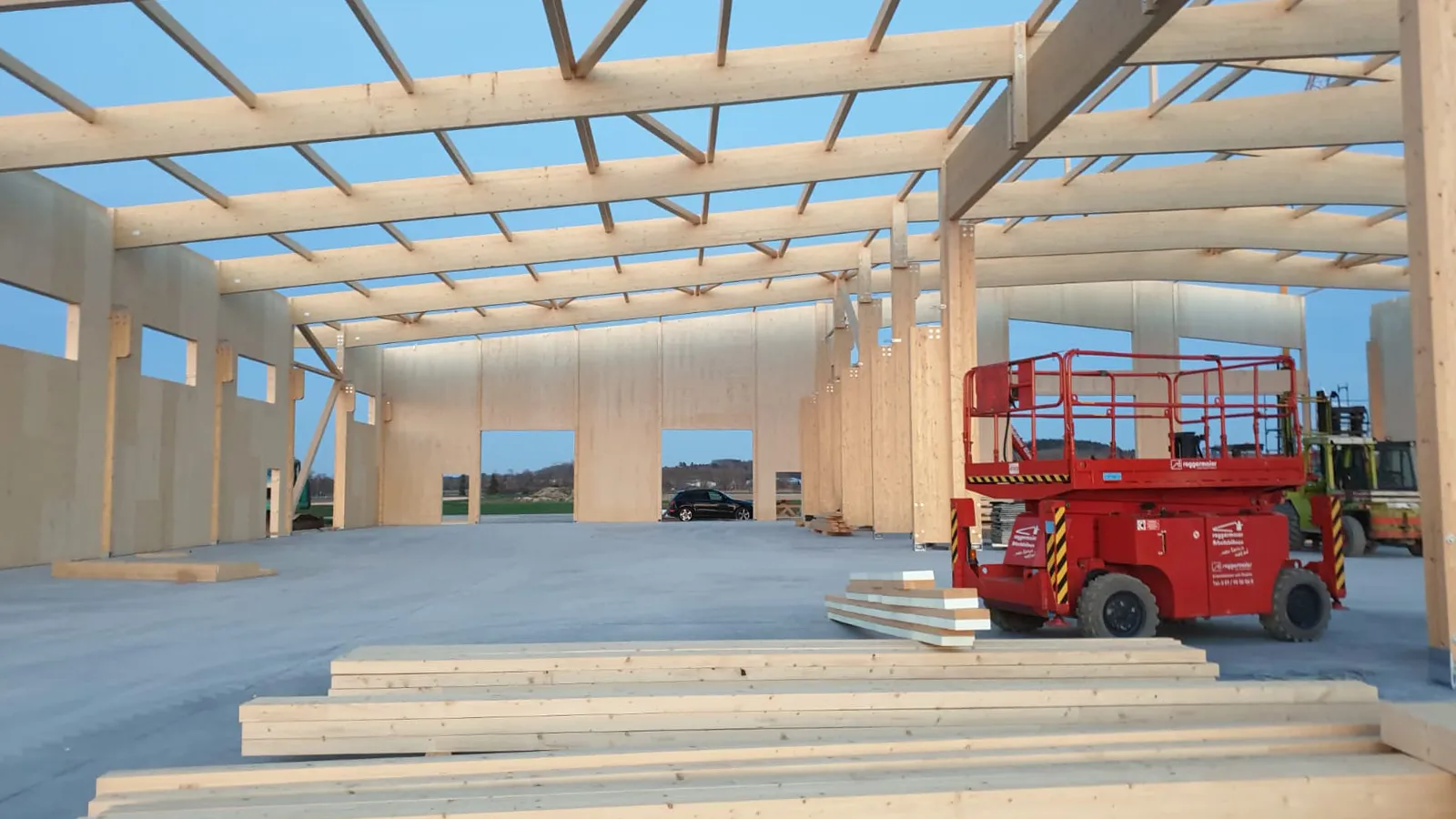

- zehn Satteldachbindern mit rund 30 m Länge, 6° Dachneigung, gekrümmtem Untergurt und ohne Binderdurchbrüche
- einem Unterzug mit 18 m Spannweite

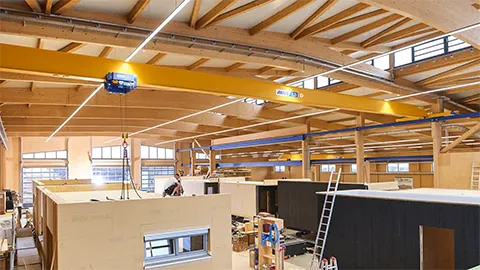

- Parallelbindern, Kranbahn-Einspannstützen, Pendel- und Giebelstützen
- Tor-, Bund- und Druckriegeln sowie Dach- und Wandverbänden aus BS-Holz-Diagonalen
- Sämtlichen Stahlteilen und Verbindungsmitteln.
Zum Leistungsumfang gehörten die Erstellung der Roh- und Holzbaustatik sowie die Anfertigung der Konstruktions- und Werkstattzeichnungen.
