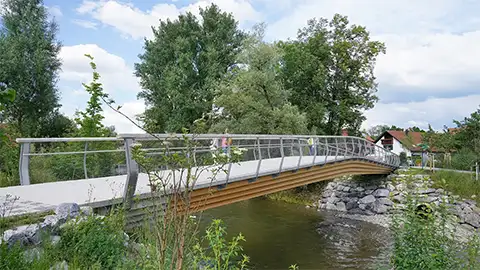

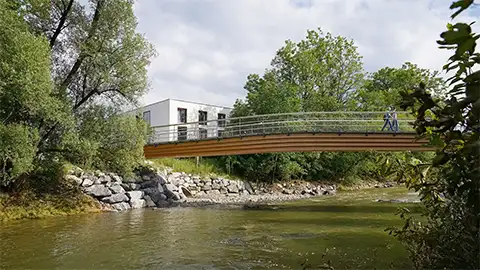

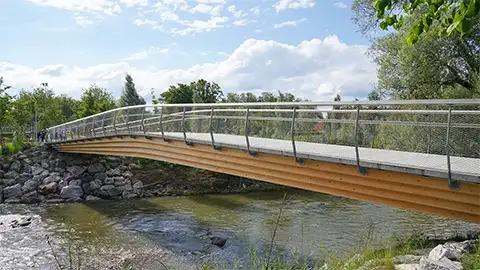

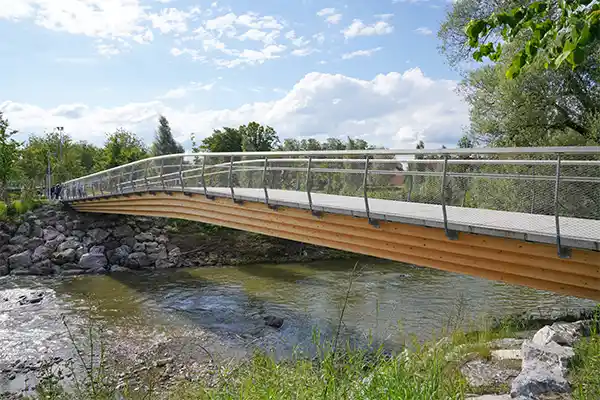

Blockträgerbrücke "Elsbeth-Fueg-Brücke" Wangen
Projektüberblick
| Objekt: | Fuß- und Radwegbrücke |
| Auftraggeber: | Große Kreisstadt Wangen im Allgäu / LGS Wangen |
| Objekt- und Tragwerksplanung, Bauoberleitung: | Ingenieurbüro Miebach, Lohmar |
| Ausführung, Werkplanung und Bauleitung: | Schaffitzel Holzindustrie |
| Baujahr: | 2022 |
Technische Daten
| Konstruktion: | Blocktragwerk bestehend aus zwei Blockträgern über Stahlquerrahmen gekoppelt und über Bolzen an die Widerlager angeschlossen. Natursteinbelag. |
| Maße: | 38,00 x 4,00 m |
| Leistungsumfang: | Werkplanung, Herstellung, Abbund, Lieferung, Montage |
Besonderheiten
Im Rahmen der Landesgartenschau Wangen 2024 wurden mehrere neue Brückenbauwerke geplant, die gleichzeitig das Nahverkehrskonzept der Stadt Wangen im Allgäu ausbauen sollten. Das Projekt der "Elsbeth-Fueg-Brücke" sollte dem Anspruch an eine nachhaltige Bauweise gerecht werden.

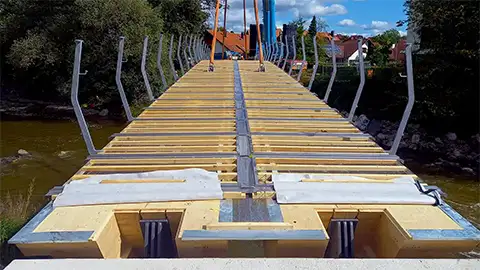

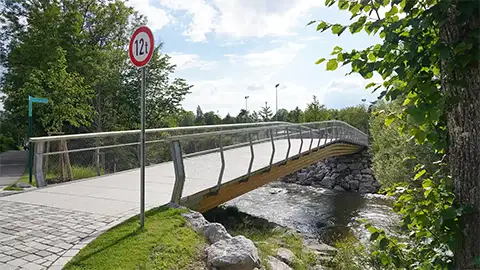

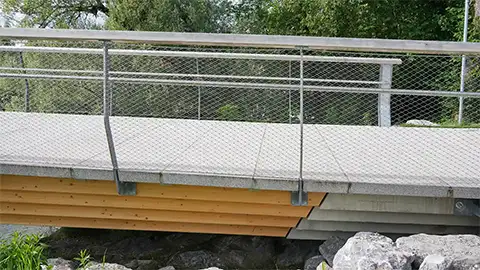

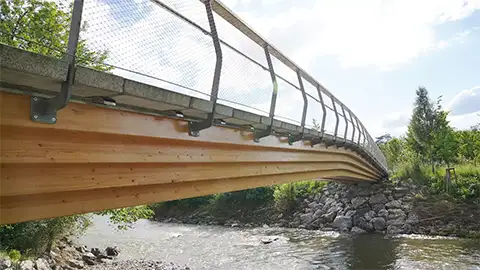

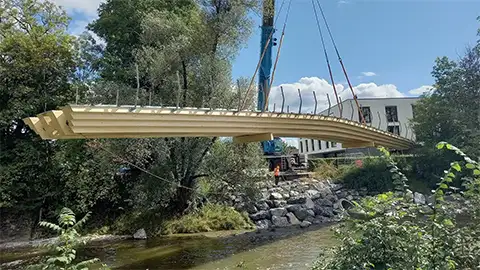

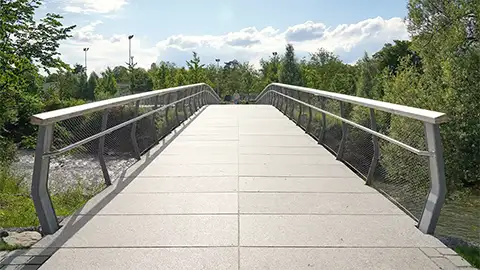

Für das Haupttragwerk der Brücke wurden zwei Brettschichtholz-Blockträger über Stahlquerahmen gekoppelt und über Bolzen sehr robust an die auskragenden Betonwiderlager angeschlossen. Als Belag wurde ein natürlicher Baustoff gewählt, der gleichzeitig dem konstruktiven Holzschutz dient: Natursteinplatten schützen das darunterliegende Holztragwerk dauerhaft. Das Geländer ist transparent mit Flachstahlpfosten und Seilnetzführung ausgeführt. Der obere Handlauf ist aus Holz, der untere aus Edelstahl. Nachts wird die Brücke beidseitig von einer im unteren Edelstahl-Handlauf integrierten LED-Beleuchtung erhellt.
