Aloys-Henhöfer-Schule
Projektüberblick
Technische Daten
| Konstruktion: | Satteldachbinder 10°, Nebenbinder als Parallelbinder, sämtliche Tragstützen als Pendelstützen in den Holzrahmenbauwänden integriert, Streifbalken innenseitig entlang der Zwischendecke als Auflagerung. Brettsperrholz Dachelemente Haupthalle und Nebengebäude (Bühne) als Brettsperrholz-Massivholzdecke, Brettsperrholz-Deckenelement als Decke über EG (ca. 150 m²), Innen- und Außenwände Holzrahmenbauwände. |
| Maße: | 19,39 x 22,80 m (Turnhalle), 4,50 x 16,89 m (Anbau/Bühne) |
| Leistungsumfang: | Statik Holzbau, Konstruktions- und Werkstattzeichnungen Holzbau, Herstellung und Lieferung des kompletten Hallentragwerkes mit Montage, Zwischendecke, Bühnenkonstruktion, Dacheindeckung und -entwässerung, |
Besonderheiten

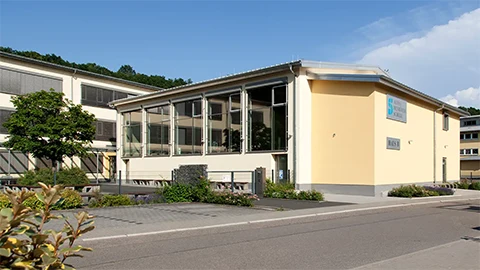

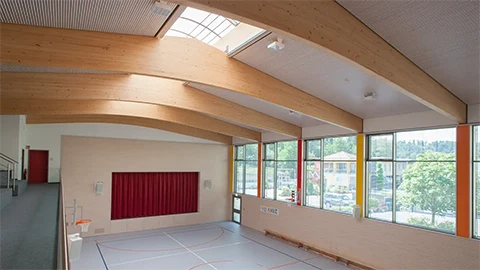

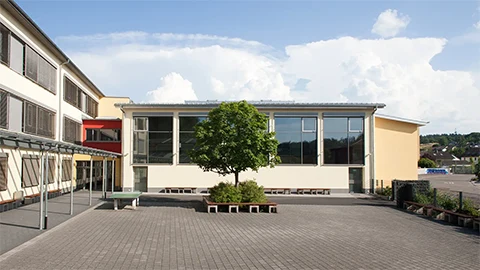

Die neue Sporthalle der Aloys-Henhöfer-Schule wurde so konzipiert, dass sie dank einer integrierten Bühne auch als Mehrzweckhalle genutzt werden kann. Schaffitzel Holzindustrie war bei diesem Projekt für das Holztragwerk sowie die Gebäudehülle verantwortlich.

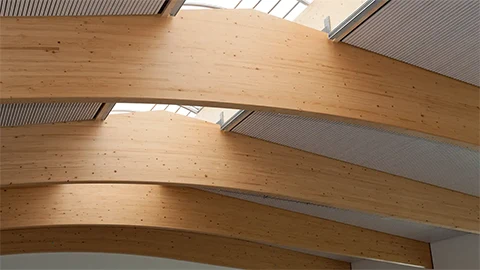

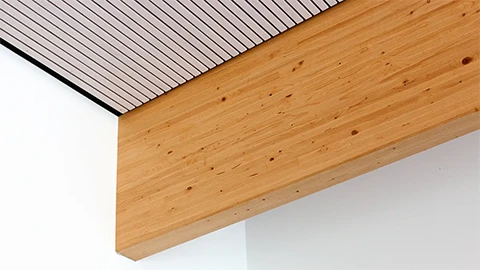

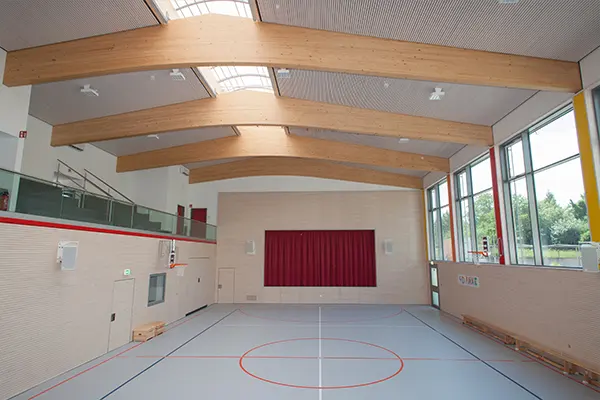

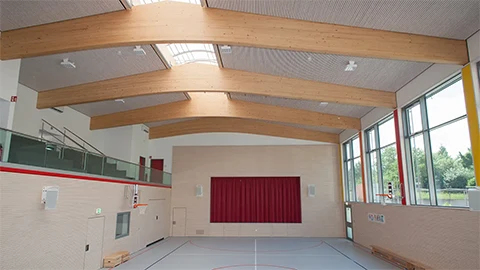

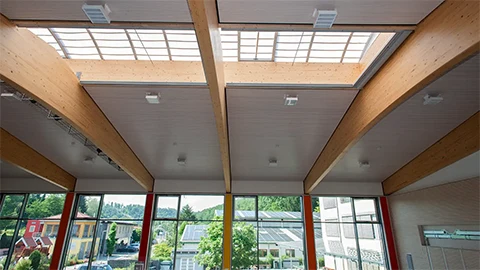

Das Tragwerk der Haupthalle besteht aus Satteldachbindern mit einer Dachneigung von 10°, während die Nebenbereiche mit Parallelbindern ausgeführt wurden. Sämtliche Tragstützen wurden als Pendelstützen geplant und in die Holzrahmenbauwände integriert.

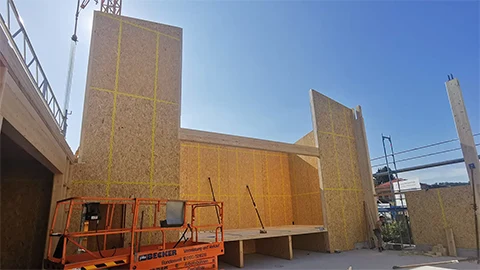

Für die Dachkonstruktion der Haupthalle und des Bühnenbereichs kamen großformatige Brettsperrholz-Dachelemente zum Einsatz. Die Bühne wurde mit einer BSP-Massivholzdecke ausgeführt. Über dem Erdgeschoss wurde zudem eine rund 150 m² große Brettsperrholzdecke eingesetzt. Der hohe Vorfertigungsgrad der Elemente ermöglichte eine zügige Montage.

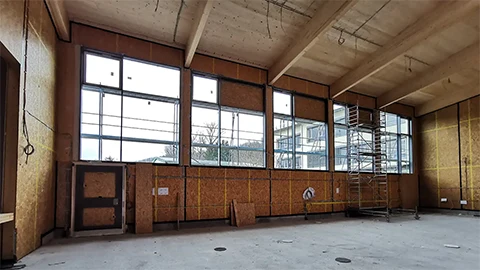

Auch die Wände wurden in Holzbauweise realisiert. Innen- und Außenwände wurden als Holzrahmenbau ausgeführt. Alle Holzbau-Elemente wurden mit einem hohen Vorfertigungsgrad hergestellt und auf der Baustelle montiert.
Das Projekt verbindet funktionale Anforderungen mit den vielseitigen Möglichkeiten des modernen Holzbaus. Brettschichtholz, Brettsperrholz und Holzrahmenbau wurden gezielt eingesetzt und aufeinander abgestimmt. So entstand eine Konstruktion, die Funktionalität und architektonische Gestaltung miteinander verbindet.
